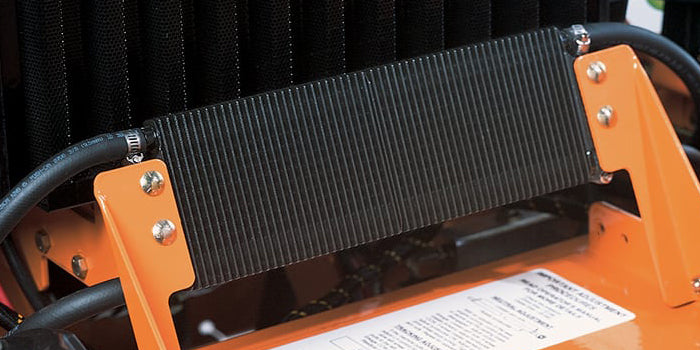

Finned oil cooler mounted in an equipment frame.

Selecione um resfriador de óleo hidráulico para o circuito e a instalação identificados. Uma aparência aletada semelhante, um núcleo maior ou a mesma marca de máquina não comprovam os requisitos corretos do lado do óleo, a montagem nem as condições de transferência de calor.

Defina a que a unidade deve se conectar

Necessidade Evidências a comparar
Circuito e fluido O circuito de óleo hidráulico, o fluido especificado e a referência do resfriador original.
Operação do lado do óleo Pressão, vazão, temperatura e restrição admissível documentadas para a instalação.
Conexões Especificação, orientação, vedação e conexões associadas das portas.
Instalação Fixações, dimensões externas totais, suportes e a configuração real de ar ou líquido de arrefecimento.
Escopo do conjunto Apenas o núcleo ou o conjunto identificado, incluindo quaisquer válvulas, ventilador ou controles especificamente listados.

Uma unidade de troca de calor entre ar e óleo depende do trajeto do ar; um trocador entre líquidos também depende do outro circuito de fluido. Siga o projeto real em vez de tratar essas configurações como intercambiáveis. Um valor nominal de fabricante pertence a um produto identificado e a condições declaradas; use o guia de dados de desempenho antes de comparar uma capacidade em destaque.

Mantenha a falha e a compra separadas

Leve os resultados de manutenção para a solicitação. Um vazamento, núcleo danificado, obstrução do fluxo de ar e geração excessiva de calor podem exigir trabalhos diferentes. A explicação da fonte de calor e guia do trajeto do ar no conjunto de arrefecimento ajudam a separar esses assuntos. Um resfriador novo não comprova que outra falha do sistema foi corrigida.

Não transfira requisitos entre circuitos

Um resfriador de óleo de motor de reposição pode fazer parte de um conjunto de filtro ou carcaça; um resfriador de transmissão atende à sua própria configuração documentada. Nenhum deles deve ser encomendado como unidade hidráulica por ter aparência semelhante. Circuitos térmicos de veículos elétricos exigem arquitetura e informações de manutenção próprias. Identifique o produto real no catálogo de resfriadores de óleo e esclareça as informações ausentes antes de encomendar. A categoria em si não é uma pressão nominal, garantia de compatibilidade ou promessa de melhoria de eficiência.
