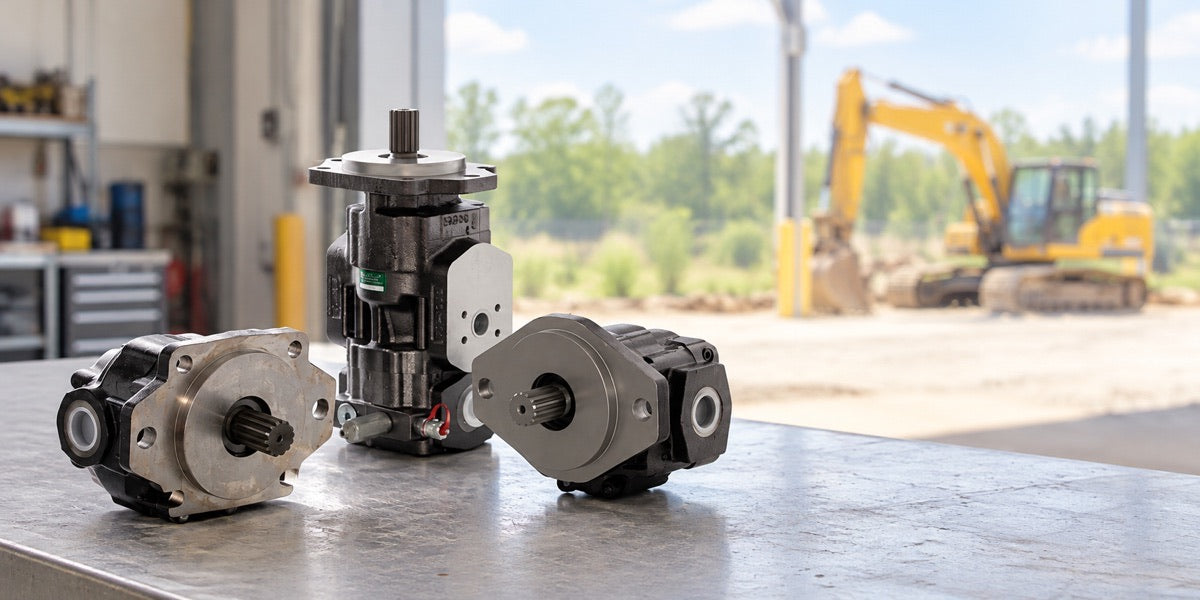

Hydraulic pump assemblies on a naturally lit work surface; illustrative composition.

ギア式、ベーン式、ピストン式は、油圧ポンプの設計方式を表します。 固定容量・可変容量 は、それとは別の特性を示します。どちらの分類も、回路とポンプ構成がわからなければ、正しい交換品の特定にはつながりません。

一律の定格を当てはめずに設計を比較する

設計方式 流体を移送する仕組み 構成上の確認事項
ギア式 かみ合うギアがポンプ内で流体を移送します。一般的なギアポンプの多くは、幾何学的な押しのけ容積が固定されています。 押しのけ容積、回転方向、シャフト、フランジ、ポート、許容運転範囲。
ベーン式 ベーンがローターとカムの機構内で動きます。 正確なカートリッジまたはアセンブリ、回転方向、使用流体の要件、制御構成。
ピストン式 ピストンがアキシャルまたはラジアルの配置で流体を移送します。固定容量式と可変容量式があります。 容量・制御方式、ドレン要件、機械の制御系との適合性。

圧力、効率、回転速度の限界は、個別のシリーズと運転条件によって決まります。Parkerの 固定容量ポンプカタログ および D Seriesギアポンプの説明 からも、一般的な設計名称だけでは一律の定格を示せないことがわかります。

流量制御と可変容量は同じではない

固定容量ポンプは、1回転あたり公称の一定体積を移送します。駆動速度を変えると公称流量が変わり、漏れも実際の吐出流量に影響します。バルブは、システム内での流量の使われ方を制御できます。これらの変化だけで、ポンプの幾何学的な押しのけ容積が可変になるわけではありません。

可変容量ポンプは、押しのけ容積を変化させる設計と制御機構を備えています。レギュレーターや電子・油圧制御は、設置先に適合する必要があります。最大押しのけ容積だけで選ぶと、重要な違いを見落とす可能性があります。

油圧ショベルのメインポンプを、すべてギアポンプと判断しない

1台の機械が、主機能と補助機能に異なるポンプを使用することがあります。部品資料と整備資料で、実際のアセンブリの役割を確認してください。油圧ショベルの油圧系という一般的な説明だけでは、写真のギアポンプがメインユニットの交換品である根拠にはなりません。

ポンプは流量を供給し、回路抵抗と制御が、システムの限界内で作動圧力を決めます。大きなポンプにすれば必ず性能が向上するわけではありません。駆動動力、制御、発熱に影響する可能性があります。

構成を記録する

  • 識別銘板を撮影し、すべての接尾辞を記録してください。
  • ポンプの役割、容量方式、制御・レギュレーターの詳細を記録してください。
  • シャフト、取付フランジ、指定された方向から見た回転方向、ポートの向きを比較してください。
  • 指定流体、圧力、回転速度、ドレンや多連構成の有無をご確認ください。

ハウジングの外観が似ていても、これらの詳細が異なる場合があります。 個別の油圧ポンプの商品情報 を構成全体と照合し、ブランドのキーワードだけに頼らないでください。

具体的な確認事項をさらに調べる

交換品のシャフト、回転方向、ポートについては、 ギアポンプ構成チェックリスト をご利用ください。 油圧ショベルのメインポンプに関するお問い合わせ には、レギュレーターと制御構成も必要です。 異音の観察記録、 性能に関する主張 および 過酷な使用条件 は別々の確認事項であり、設計名称だけでは答えられません。
